T型過濾器
主要用途：
過濾器是從流體中分離固體顆粒雜質，提高產品純度，保護下游設備（壓縮機、泵、儀表等）安全工作的產品。
技術參數：| 殼體材質 Body |
濾框?yàn)V網材質 Glass Material |
S密封件 Seal Material |
工作溫度（℃） Ambient Temperature |
操作壓力 Operating Pressure |
連接方式 Joint type |
|
| 碳鋼 CS | 見不銹鋼濾芯技術特性表 | 金屬纏繞 丁腈橡膠 聚四氟乙烯 PTFE |
CS | -20～250℃ | 0.6～22.0MPa | 法蘭連接 對焊連接 |
| 黃銅 H62 | H62 | |||||
| 碳鋼襯 PTFE | CS/PTFE | |||||
| 不銹鋼 304 | 304 | -80～450℃ | ||||
| 不銹鋼 316L | 316L | |||||
| ～目數/in Mesh/in |
～孔數/in Hole/in |
可截粒徑 Particle Dia(u) |
絲徑 Wire Dia(mm) |
有效過濾面積% Effective Filtrate Area |
| 10 | 100 | 2023 | 0.02000(0.510) | 64 |
| 20 | 400 | 955 | 0.02140(0.315) | 58 |
| 30 | 900 | 614 | 0.00921(0.224) | 54 |
| 40 | 1600 | 442 | 0.00760(0.206) | 48 |
| 50 | 2500 | 365 | 0.00598(0.512) | 46 |
| 60 | 3600 | 301 | 0.00480(0.122) | 44 |
| 80 | 6400 | 216 | 0.00402(0.102) | 42 |
| 100 | 10000 | 173 | 0.00310(0.081) | 40 |
制造、檢測標準：執行HG/T21637-1991標準，或客戶指定標準。

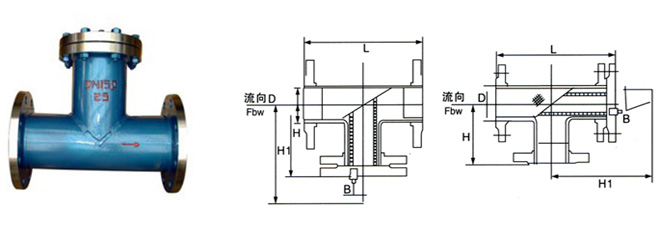

尺寸表：
| DN | L | H1 | H | 有效過濾面積㎡ | |
| 25 | 2 | 278 | 306 | 166 | 0.0039 |
| 65 | 21/2 | 314 | 348 | 187 | 0.0053 |
| 80 | 3 | 342 | 384 | 205 | 0.0079 |
| 100 | 4 | 418 | 473 | 246 | 0.0133 |
| 125 | 5 | 460 | 529 | 270 | 0.0204 |
| 150 | 6 | 500 | 581 | 292 | 0.0273 |
| 200 | 8 | 588 | 694 | 340 | 0.0462 |
| 250 | 10 | 690 | 821 | 398 | 0.0699 |
| 300 | 12 | 792 | 949 | 452 | 0.1001 |
| 350 | 14 | 852 | 1023 | 485 | 0.1205 |
| 400 | 16 | 970 | 1166 | 547 | 0.1585 |
| 500 | 20 | 1148 | 1372 | 642 | 0.2438 |
- 訂貨時請注明產品尺寸、操作壓力及材質。
- 當需要其他標準法蘭、材質或操作壓力時，請?jiān)谟嗀洉r(shí)注明。
