籃式過濾器
主要用途：
過濾器是從流體中分離固體顆粒雜質，提高產品純度，保護下游設備（壓縮機、泵、儀表等）安全工作的產品。
技術參數：| 殼體材質 Body |
濾框?yàn)V網材質 Glass Material |
S密封件 Seal Material |
工作溫度（℃） Ambient Temperature |
操作壓力 Operating Pressure |
連接方式 Joint type |
|
| 碳鋼 CS | 見不銹鋼濾芯技術特性表 | 金屬纏繞 丁腈橡膠 聚四氟乙烯 PTFE |
CS | -20～250℃ | 0.6～22.0MPa | 螺紋連接 法蘭連接 對焊連接 |
| 黃銅 H62 | H62 | |||||
| 碳鋼襯 PTFE | CS/PTFE | |||||
| 不銹鋼 304 | 304 | -80～450℃ | ||||
| 不銹鋼 316L | 316L | |||||
| ～目數/in Mesh/in |
～孔數/in Hole/in |
可截粒徑 Particle Dia(u) |
絲徑 Wire Dia(mm) |
有效過濾面積% Effective Filtrate Area |
| 10 | 100 | 2023 | 0.02000(0.510) | 64 |
| 20 | 400 | 955 | 0.02140(0.315) | 58 |
| 30 | 900 | 614 | 0.00921(0.224) | 54 |
| 40 | 1600 | 442 | 0.00760(0.206) | 48 |
| 50 | 2500 | 365 | 0.00598(0.512) | 46 |
| 60 | 3600 | 301 | 0.00480(0.122) | 44 |
| 80 | 6400 | 216 | 0.00402(0.102) | 42 |
| 100 | 10000 | 173 | 0.00310(0.081) | 40 |
制造、檢測標準：執行HG/T21637-1991標準，或客戶指定標準。

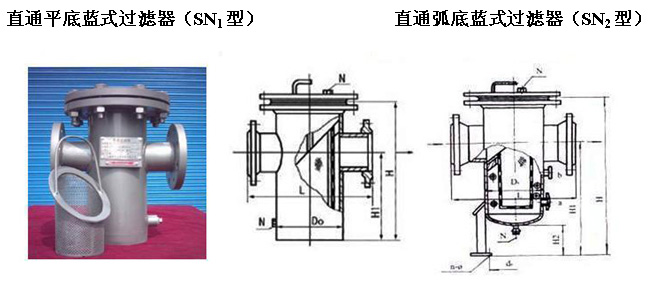

尺寸表：
| DN | D | L | H | H1 | H2 | 有效過濾面積㎡ | |
| 25 | 1 | 76 | 180 | 410 | 260 | 160 | 0.0162 |
| 40 | 11/2 | 108 | 260 | 560 | 300 | 170 | 0.0315 |
| 50 | 21/2 | 108 | 260 | 560 | 300 | 170 | 0.0315 |
| 65 | 2 | 133 | 373 | 637 | 364 | 174 | 0.0416 |
| 80 | 3 | 159 | 399 | 719 | 417 | 214 | 0.0590 |
| 100 | 4 | 219 | 459 | 881 | 508 | 272 | 0.1077 |
| 125 | 5 | 273 | 513 | 1079 | 617 | 345 | 0.1759 |
| 150 | 6 | 325 | 565 | 1276 | 724 | 404 | 0.2910 |
| 200 | 8 | 377 | 617 | 1397 | 793 | 446 | 0.4076 |
| 250 | 10 | 426 | 666 | 1544 | 893 | 495 | 0.5017 |
| 300 | 12 | 478 | 718 | 1739 | 997 | 563 | 0.6800 |
- 訂貨時請注明產品尺寸、操作壓力及材質。
- 當需要其他標準法蘭、材質或操作壓力時，請?jiān)谟嗀洉r(shí)注明。
