Y型過濾器
主要用途：
過濾器是從流體中分離固體顆粒雜質，提高產品純度，保護下游設備（壓縮機、泵、儀表等）安全工作的產品。
技術參數：|
殼體材質
Body
|
濾框濾網材質 Glass Material |
S密封件 Seal Material |
工作溫度（℃） Ambient Temperature |
操作壓力 Operating Pressure |
連接方式 Joint type |
|
| 碳鋼 CS | 見不銹鋼濾芯技術特性表 | 金屬纏繞 丁腈橡膠 聚四氟乙烯 PTFE |
CS | -20～250℃ | 0.6～22.0MPa | 螺紋連接 法蘭連接 對焊連接 |
| 黃銅 H62 | H62 | |||||
| 碳鋼襯 PTFE | CS/PTFE | |||||
| 不銹鋼 304 | 304 | -80～450℃ | ||||
| 不銹鋼 316L | 316L | |||||
| ～目數/in Mesh/in |
～孔數/in Hole/in |
可截粒徑 Particle Dia(u) |
絲徑 Wire Dia(mm) |
有效過濾面積% Effective Filtrate Area |
| 10 | 100 | 2023 | 0.02000(0.510) | 64 |
| 20 | 400 | 955 | 0.02140(0.315) | 58 |
| 30 | 900 | 614 | 0.00921(0.224) | 54 |
| 40 | 1600 | 442 | 0.00760(0.206) | 48 |
| 50 | 2500 | 365 | 0.00598(0.512) | 46 |
| 60 | 3600 | 301 | 0.00480(0.122) | 44 |
| 80 | 6400 | 216 | 0.00402(0.102) | 42 |
| 100 | 10000 | 173 | 0.00310(0.081) | 40 |
制造、檢測標準：執行HG/T21637-1991標準，或客戶指定標準。

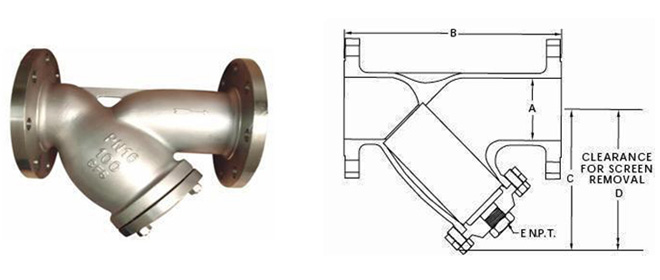

尺寸表:
| DN | L | H1 | H | 有效過濾面積㎡ | |
| 25 | 1 | 160 | 80 | 160 | 0.00343 |
| 32 | 11/4 | 180 | 90 | 180 | 0.00486 |
| 40 | 11/2 | 200 | 100 | 240 | 0.00767 |
| 50 | 2 | 220 | 130 | 250 | 0.0160 |
| 65 | 21/2 | 260 | 165 | 350 | 0.02111 |
| 80 | 3 | 280 | 195 | 390 | 0.03029 |
| 100 | 4 | 320 | 230 | 450 | 0.04063 |
| 125 | 5 | 350 | 300 | 520 | 0.05589 |
| 150 | 6 | 380 | 335 | 580 | 0.07709 |
| 200 | 8 | 495 | 420 | 690 | 0.11967 |
| 250 | 10 | 595 | 500 | 800 | 0.19155 |
| 300 | 12 | 640 | 580 | 950 | 0.26738 |
| 350 | 14 | 700 | 640 | 1150 | 0.32535 |
| 400 | 16 | 800 | 700 | 1360 | 0.40946 |
| 450 | 18 | 875 | 790 | 1480 | 0.52837 |
| 500 | 20 | 900 | 875 | 1650 | 0.65385 |
- 訂貨時請注明產品尺寸、操作壓力及材質。
- 當需要其他標準法蘭、材質或操作壓力時，請在訂貨時注明。
