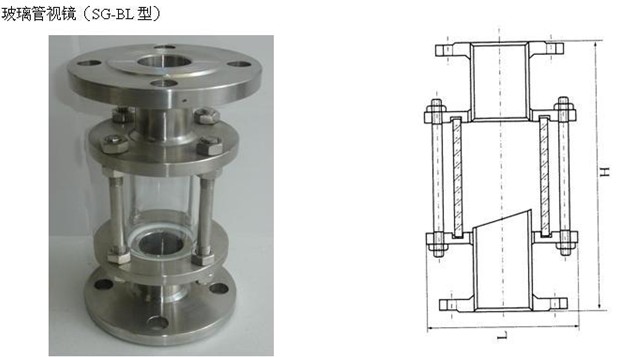

玻璃管視鏡（SG-BL型）
玻璃管視鏡
法蘭標準：GB、HG、SH、HGJ、JB、ANSL、JIS等標準。（用戶指定，請注明壓力等級）
制造、檢測標準：參照“HGS07-105-106壓力容器視鏡”設計制造和驗收。
視盅：
訂貨須知：
訂貨時請注明產品尺寸、操作壓力及材質。
當需要其他標準法蘭、材質或操作壓力時，請?jiān)谟嗀洉r(shí)注明。
視鏡用于石油、化工及其它工業設備窺視裝置上，以觀察設備內部物料操作情況。材料有不銹鋼、碳鋼、碳鋼襯氟等。最高使用壓力為25kgf/cm2,允許介質溫度為0-200℃。視鏡玻璃材質為鋼化硼硅玻璃，鋼化硼硅玻璃色度溫差為180℃。
技術參數：
殼體材質 Body |
視窗材質 Glass Material |
S密封件 Seal Material |
工作溫度（℃） Ambient Temperature |
操作壓力 Operating Pressure |
連接方式 Joint type |
允許急變溫度（℃） |
| 碳鋼 CS 碳鋼襯氟 CS/PTFE 不銹鋼 304 不銹鋼 316L 玻璃鋼 FRP | 鋼化硼硅玻璃 Borou Silicom |
丁腈橡膠 NBR 聚四氟乙烯 PTFE |
-10～250℃ | 0.6～2.5MPa | 螺紋連接 Threaded 法蘭連接 Flange joint 對焊連接 Butt Welding joint |
＜60℃ |
| 石英玻璃 Quartz glass |
-30～800℃ | 0.6～1.0 MPa | ||||
| 鈉鈣玻璃 Natrium & Calcium |
0～80℃ | 0.6～1.0 MPa |
制造、檢測標準：參照“HGS07-105-106壓力容器視鏡”設計制造和驗收。
視盅：
G |
DN | 玻璃管徑 | H |
| 1/2 | 15 | φ40×100 | 250 |
| 3/4 | 20 | φ50×100 | 250 |
| 1 | 25 | φ50×100 | 250 |
| 11/4 | 32 | φ60×100 | 250 |
| 11/2 | 40 | φ70×100 | 250 |
| 2 | 50 | φ70×100 | 250 |
| 21/2 | 65 | φ95×100 | 250 |
| 3 | 80 | φ115×100 | 250 |
| 4 | 100 | φ120×100 | 250 |
| 5 | 125 | φ140×100 | 250 |
| 6 | 150 | φ170×100 | 250 |
訂貨時請注明產品尺寸、操作壓力及材質。
當需要其他標準法蘭、材質或操作壓力時，請?jiān)谟嗀洉r(shí)注明。
